Есть ли альтернатива задвижкам с электроприводом?

 Вернуться к разговору о применении канализационных затворов или задвижек с электрифицированным приводом, как регламентирует п.17.27. СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий», нас заставили очень частые вопросы проектных организаций и монтажников: А что же собственно надо применять на выпуске канализации? В свое время мы задавали этот же вопрос ведущим специалистам по канализации в России и приводим здесь ответ, который мы получили: «Практика применения задвижки с электрифицированным приводом по ряду причин показала себя мало эффективной: задвижка имеет большой вес и габариты, состоит из нескольких частей, выпускаемых разными производителями и требующими взаимной настройки непосредственно на объекте, электрифицированный привод и автоматика не обладают достаточной степенью надежности. Применение канализационных обратных клапанов и затворов в системах внутренней канализации зданий не регламентировалось по причине отсутствия таких устройств отечественного производства». Но проблемы с подтоплением подвальных помещений вынуждали применять на выпуске канализации чугунные задвижки для воды (из-за отсутствия альтернативы). Но фекальные стоки и вода – это две совершенно разные среды. В системе канализации мы имеем воздушную среду со 100% влажностью, а фекальные стоки имеют высокие коррозионные свойства, поэтому задвижки за короткое время сильно корродировали, и задвижку невозможно было закрыть ни при помощи электрифицированного привода, ни в ручную. За последние годы на Российском рынке появилось большое количество канализационных затворов (в том числе и с электроприводом) различающихся по типу, материалу и фирме-производителю. Вопрос, который возникает у всех, а можно ли применять эти затворы в нашей системе канализации? Не только можно, а просто необходимо. Более того, они полностью соответствуют требованиям п. 17.27. СНиП 2.04.01-85* «…задвижки с электрофицированным приводом, управляемым автоматически по сигналу датчика, …, и подачей аварийного сигнала в дежурное помещение или на диспетчерский пункт». При выборе канализационных затворов и обратных клапанов в первую очередь нужно руководствоваться конкретными условиями установки и эксплуатации, с учетом возможного ущерба от аварийного затопления помещений. Канализационные затворы и обратные клапаны фирмы HL Hutterer & Lechner GmbH применяются в России уже более восьми лет. За последний год в России реализовано и эксплуатируется на различных объектах более 900 канализационных затворов с электроприводом (подтвердивших свою надежность и эффективность). Что нужно знать, чтобы правильно выбрать канализационный затвор? Во-первых, фирма HL выпускает канализационные затворы под канализационные трубы диаметром 110, 125, 160 и 200 мм. Во-вторых, канализационные затворы могут быть механическими или с электроприводом. Канализационные затворы устанавливаются строго горизонтально либо в подвале здания (перед выходом внутренней канализационной магистрали во внешнюю), либо в приямке. На некоторых объектах (при реконструкции старых зданий в центре Москвы) канализационные затворы с электроприводом устанавливались в подвальных помещениях под потолком на подвесную канализационную магистраль (затвор с электроприводом весит всего 7 кг). Для сохранения уклона все канализационные затворы имеют перепад по центрам между входным патрубком и выпуском затвора.

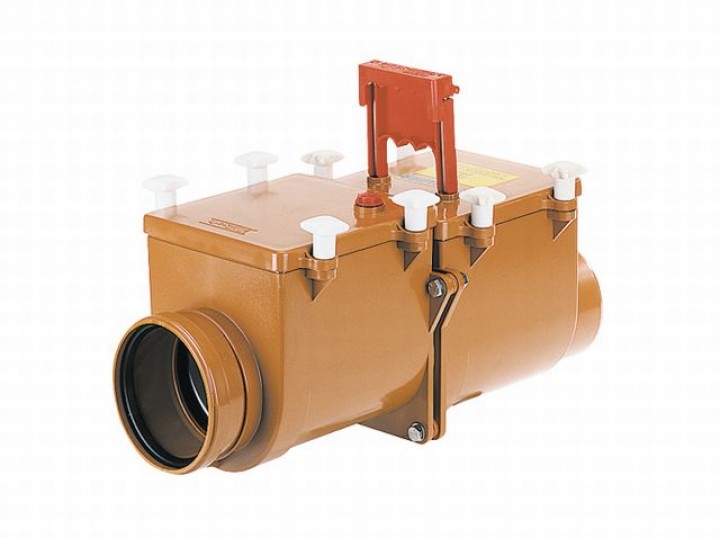

Механические канализационные затворы.

Механические затворы, в свою очередь, могут быть однокамерными (имеют одну заслонку из профилированной нержавеющей стали), или двухкамерными (имеют расположенные последовательно две заслонки). Европейские нормы регламентируют применение однокамерных затворов только для условно чистых вод, двухкамерных – для фекальных стоков. В наших нормах такого разделения нет, по причине отсутствия затворов отечественного производства. Отличительной чертой всех без исключения механических затворов является то, что они нормально закрыты. Так как канализация безнапорная и скорость движения канализационных стоков очень мала, то при открытии заслонки скорость стоков еще уменьшается и в этом месте может образовываться грязевой буртик, который будет препятствовать полному закрытию заслонки. Следовательно: всегда надо помнить, что для нормальной работы канализационного затвора его необходимо обслуживать! (Это касается и механических затворов и затворов с электроприводом). В зависимости от загруженности канализационной магистрали затвор необходимо промывать большим количеством воды (например, если это коттедж, то можно вылить в унитаз ведро воды). Это особенно актуально делать весной, перед интенсивным таянием снега, и осенью, перед наступлением обильных осадков. Рекомендуется также промывать канализационный затвор перед окончанием использования канализации на длительный срок (например, если семья уезжает в отпуск из собственного дома). Канализационный затвор защитит Ваш дом и в случае пересыхания канализации. Ни грызуны, ни насекомые, не смогут проникнуть в дом через заслонку из нержавеющей стали. (В случае пересыхания канализации мы рекомендуем, для большей эффективности, применять механические канализационные затворы с возможностью фиксации заслонки в закрытом состоянии при помощи ручного фиксатора).

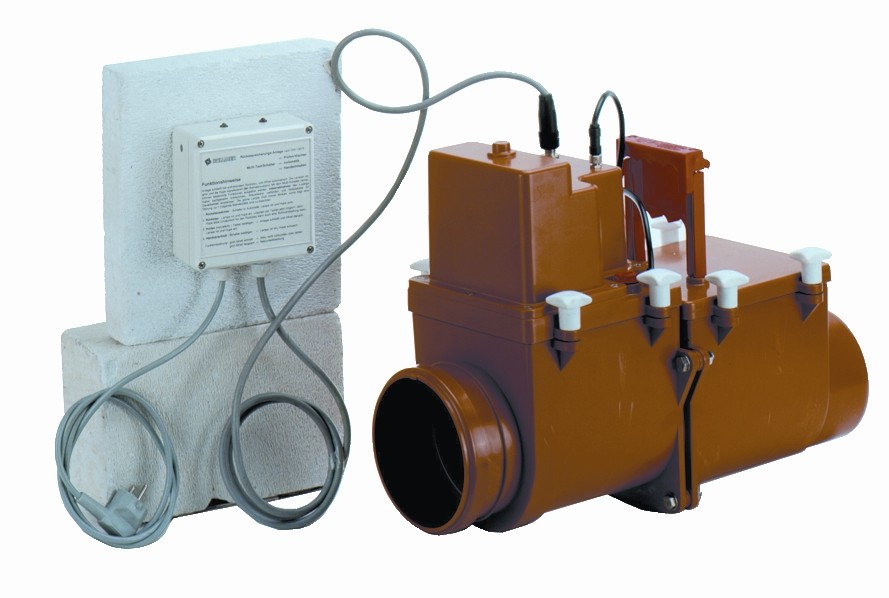

Канализационные затворы с электроприводом.

 Канализационный затвор с электроприводом предназначен для работы в автоматическом режиме. В отличие от механического, у затвора с электроприводом заслонки нормально открыты, т.е. канализационным стокам не создается дополнительного препятствия и, как следствие, меньше вероятность образования грязевого буртика и неплотного закрытия заслонки в случае возникновения обратного тока. Дополнительно следует сказать, что шток электропривода давит на заслонку с усилием 600Н. В комплект канализационного затвора с электроприводом входит собственно двухкамерный канализационный затвор, один клапан с электроприводом, второй – механический (с возможностью ручной фиксации в закрытом положении), электронный блок управления, индикации и сигнализации с соединительными кабелями и датчик уровня, встроенный в корпус клапана. Каждая камера имеет свой лючок, который можно использовать как для обслуживания заслонок или электропривода, так в качестве прочистки в случае засора канализационной магистрали на участке от затвора до переливного колодца. Канализационный затвор монтируется на магистраль, а электронный блок вешается на стену в непосредственной близости от затвора (длина соединительного кабеля составляет 6 метров). Электронный блок подключается к сети 220В через евророзетку (с заземлением). Электрическая мощность электропривода не более 150Вт. Электронный блок имеет переключатель, при помощи которого можно принудительно закрыть затвор. В случае возникновения обратного тока воды (при заполнении трубы на 70%) зонд подает сигнал в электронный блок, который включает световую и звуковую сигнализацию о том, что идет подтопление, и автоматически закрывает клапан. Если пропадает питание 220В, то электронный блок переходит на работу от встроенного необслуживаемого аккумулятора. При появлении сети 220В автоматика переходит на работу от сети и заряжает аккумулятор. Дополнительно, в электронном блоке имеются так называемые «сухие контакты», которые позволяют снять сигнал о состоянии канализационного затвора (открыт/закрыт) и передать его на пуль охраны или диспетчеризации. В заключение надо сказать, что канализационные затворы с электроприводом поставляются полностью комплектными и готовыми к работе без дополнительных настроек и регулировок.

Обратные канализационные клапаны.

Применяются для защиты от подтопления одного или нескольких сантехнических приборов, например: раковина, умывальник, душ, ванна и т.п. Фирма HL производит обратные клапаны для труб диаметром 50 и 75 мм. Причем клапан DN50 имеет пропускную способность 1,37 л/с, что позволяет объединять выпуски сантехнических приборов (например, от ванны, раковины, душевого поддона) и затем устанавливать обратный клапан. Так же для защиты от подтопления (или от попадания загрязненных стоков) могут применяться трапы и сифоны с встроенными обратными клапанами. Решение об установке того или иного устройства с обратным клапаном необходимо принимать индивидуально в каждом конкретном случае. Все оборудование, которое производит фирма HL Hutterer & Lechner GmbH сертифицировано в России и соответствует всем европейским нормам. За высокое качество продукции и культуру производства фирма HL с 1995 года имеет сертификат качества ISO9001.
